山东高德数控机床有限公司

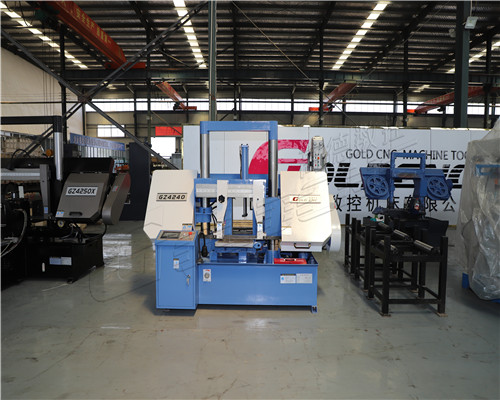

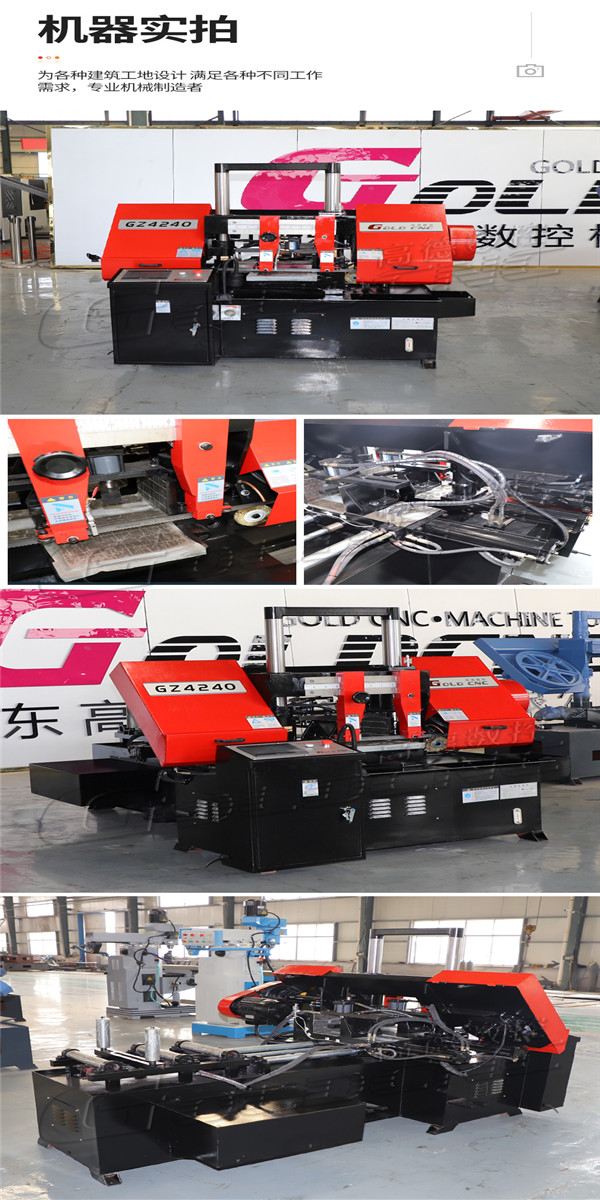

GZ4240全自动金属带锯床

一、机床的主要用途：

  本机床用于切割高度≤400mm，宽度≤400mm的大型钢胚，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。

二、机床的主要特征：

  1、机床通过机械、电气、液压的配合，具有自动夹紧、自动进刀、切割完毕锯架自动上升（即退刀）的功能。

  2、进给速度，在给定的范围内，可进行无级调整。

  3、由于其切削刀具，采用进口薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是大、中型企、事业单位切割大型钢胚、大型模具钢胚的一种具有显节材又节能的切割刀具。

  4、加强型可调式钨钢夹持片，确保锯切精度。

  5、锯架上下升降，由紫外线接近开关控制，送料控制返回原点时，由紫外线接近开关控制（常开）。

  6、送料长度尺寸由光栅尺检测，光栅尺检测有效范围500mm。

  7、人机界面支持双通讯口联机功能，可同时连接2种不同通讯格式，架构多机联机网络。

三、机床自动控制系统

  1、全自动控制人机界面通过机械、电气、液压的配合，具有自动送料、自动切削等系统来控制工作循环。

  2、在操作系统里分为手动与全自动工作，由人机界面转换控制。

  3、在带锯床上装有二组虎钳，一组用来锯料时夹紧，自动送料由另外一组虎钳夹紧通过油缸工作来控制送料。送料长度由紫外线接紧行程开关控制，送料时由光栅尺自动检测数据控制，由PLC转换锯床切割工作，自动送料返回原点。

  4、数控带锯床适用于大批量同规格材料锯切，性能稳定，效率高。

四、主要配置表：施耐德电气，日本NACHI轴承，博新减速机，汉达液压系统，龙头油泵，龙头电机

五、 随机附件：带锯条两根，托料车一台，工具箱一套，说明书一本。

六、主要技术参数：

产品型号	GZ4240
锯切能力（mm）	●400▄400W×400H；
带锯条线速度（mmin）	27*45*69
带锯条规格（mm）	41*1.3*5000
主电机功率（kw)	4
液压电机功率（kw）	0.75
主传动结构	蜗轮传动
工作加紧方式	液压虎钳
带锯条张紧方式	手动
外形尺寸	2400*2380*1800

山东高德数控机床有限公司，是一家拥有自营进出口权的生产型企业。集团公司拥有三个国内生产基地，两个海外公司，两家高新技术企业。

近年来高德数控坚持转发展、调结构的战略，建设高德数控品牌，拓展国内外市场；提升产品品质，不断更新迭代产品。

高德数控建立数控车床、数控铣床、立式加工中心、龙门加工中心、数控金属带锯床、钻铣床系列、铣床系列、炮塔铣床系列等十多类、上百个品种的生产规模；建立产品个性化的预期目标，在符合用户的个性要求同时，建立高德数控的品牌特色。

山东高德数控有限公司，2020年11月19日上传，kr
